产品描述

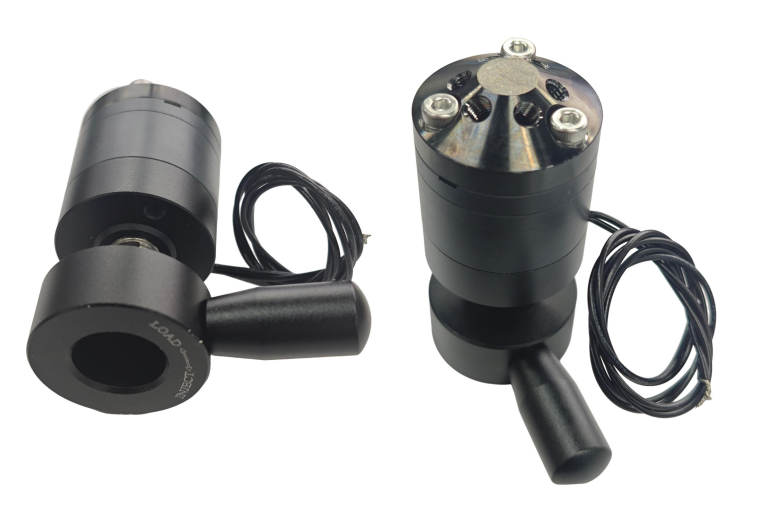

QuikSep六通手动进样阀，可实现装载(LOAD)和注射(INJECT)两种位置的精准切换。产品广泛应用于实验室分析仪器、医疗分析仪器、色谱分析等领域。

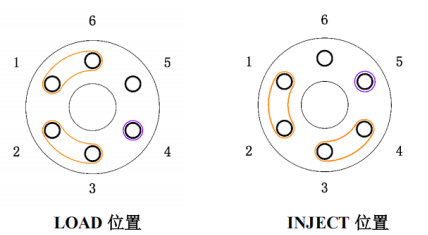

流道切换图
QuikSep六通手动进样阀，通过转动转子，实现 LOAD 位置和 INJECT位置的切换，其流道形式如上图所示。六个黑色圆圈表示定子（阀头）上的通道孔，两个黄色环线表示转子密封面上的连接通道，紫色的圆圈表示针孔。转子采用特殊的流道设计，以满足流动相在LOAD位到INJECT位切换过程中的不间断流动。
规格参数
名称 | 参数 |
型号 | 58.09.SVM-2-6 |
尺寸 | φ35×75mm |
重量 | 210g |
通道数 | 2位6通 |
耐压 | 41.34MPa (液体，6000psi) |
接液材质 | N60/PEEK |
管路接口 | 10-32UNF 锥形螺纹 |
通道直径 | 定子 0.6mm/ 转子 0.5mm |
内体积 | 1.43μL/通道 |
质检通过
接口正常 | ☑Pass |
耐压22-25 Mpa 150分钟无漏液 | ☑Pass |
搬动阀触发正常 | ☑Pass |
